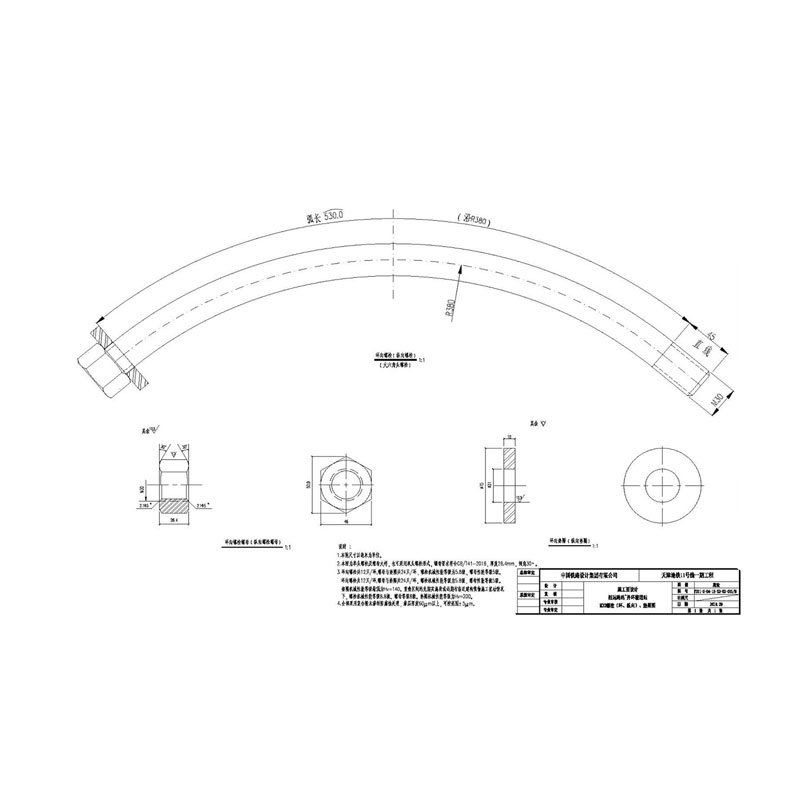

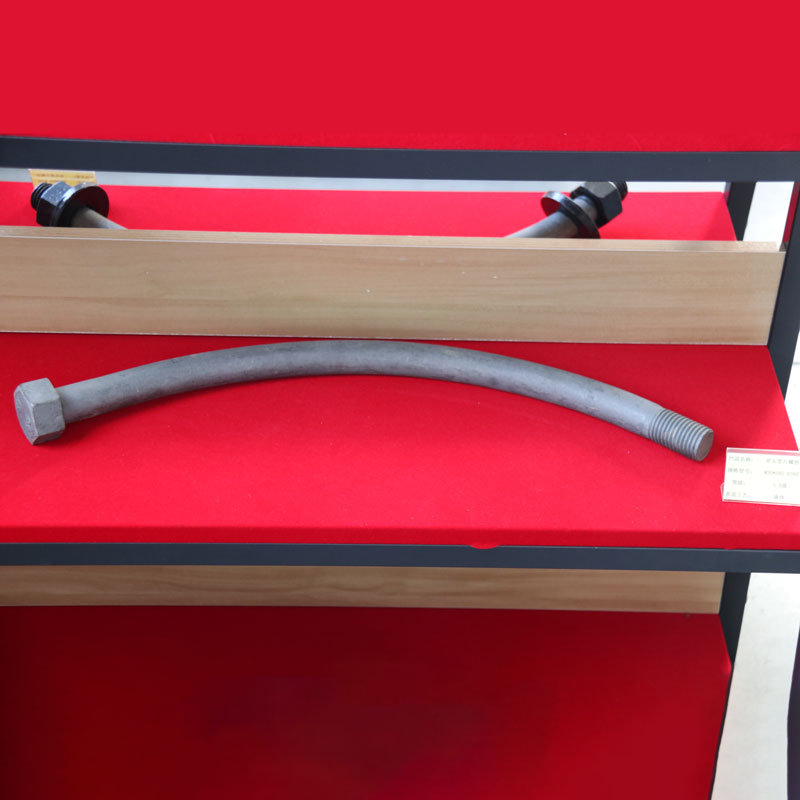

Болт для тюбингов дугообразный с шестигранной головкой
Данный болт выполнен по схеме «шестигранная головка с одного конца + резьба с другого конца + дугообразный стержень», что исключает операцию позиционирования гайки и значительно повышает скорость монтажа.
Описание
маркер
Описание продукта
Данный болт выполнен по схеме «шестигранная головка с одного конца + резьба с другого конца + дугообразный стержень», что исключает операцию позиционирования гайки и значительно повышает скорость монтажа. Материал и класс прочности соответствуют общепринятым стандартам, длина варьируется в диапазоне 450–900 мм, совместим с антикоррозийной обработкой дакрометом и диффузионным цинкованием. Ключевые преимущества — удобство монтажа, точный и контролируемый крутящий момент, отсутствие сложных операций позиционирования. Изделие подходит для обычных участков городского метро и переходных кривых, широко применяется в проектах щитовой проходки с быстрой посегментной сборкой и в стандартных геологических условиях.
Таблица подбора всех категорий болтов для тюбингов щитовой проходки
1. Наименование соответствует общепринятым отраслевым стандартам, с распределением по типу конструкции, типу резьбы, классу прочности, общеупотребительным типоразмерам и применимым условиям эксплуатации.
2. Общеупотребительные типоразмеры: M24/M27/M30/M33/M36/M39/M42/M48.
3. Класс прочности: преимущественно 5.8, 6.8, 8.8.
4. Антикоррозийное покрытие: горячее цинкование, дакромет, диффузионное цинкование, эпоксидно-цинковое покрытие, пассивация нержавеющей стали.
| Номер | Нормативное стандартное наименование | Сокращённое обозначение модели | Тип конструкции | Общеупотребительный класс прочности | Общеупотребительный материал | Общеупотребительный диапазон длин | Рекомендуемое антикоррозийное покрытие | Ключевые особенности | Применимые условия и объекты | Рекомендации по выбору |
| 1 | Болт для тюбингов дугообразный двухсторонний | DSH | Полная резьба с обоих концов, стержень дугообразный с кривизной | 6.8/8.8 | 45#, 40Cr | 500–1000 мм | Дакромет, горячее цинкование утолщённое, эпоксидно-цинковое покрытие | Прилегание по кривизне тюбинга, равномерное распределение нагрузки, хорошая устойчивость к конвергенции | Стандартные кольца городского метро, участки переходных кривых, грунты с обычным гидростатическим давлением, проекты щитовой проходки с быстрой посегментной сборкой | При сжатых сроках, стандартных участках метро, средних геологических условиях — приоритетный выбор |
| 2 | Болт для тюбингов дугообразный с шестигранной головкой | LSH | Шестигранная головка с одного конца, резьба с другого, стержень дугообразный | 6.8/8.8 | 45#, 40Cr | 450–900 мм | Дакромет, диффузионное цинкование | Не требует ответной гайки для позиционирования, высокая скорость монтажа, контролируемый крутящий момент | Стандартные кольца городского метро, участки переходных кривых, грунты с обычным гидростатическим давлением, проекты щитовой проходки с быстрой посегментной сборкой | При сжатых сроках, стандартных участках метро, средних геологических условиях — приоритетный выбор |
| 3 | Болт для тюбингов прямой с шестигранной головкой | LSY | Шестигранная головка, стержень прямой, резьба с одного конца | 8.8 | 40Cr | 500–950 мм | Диффузионное цинкование, усиленное антикоррозийное покрытие | Не требует ответной гайки для позиционирования, высокая скорость монтажа, контролируемый крутящий момент | Крупногабаритные щиты ≥8 м, тоннели под реками и морскими акваториями, глубокозалегающие грунты с высоким гидростатическим давлением, криволинейные участки тоннелей, основное кольцевое соединение тюбингов | Стандартный выбор для криволинейных участков, крупного диаметра, высокого гидростатического давления, глубокозалегающих тоннелей |
| 4 | Болт для тюбингов нестандартной формы | FT | По чертежам заказчика: нестандартный стержень, особая кривизна, удлинённые/увеличенные типоразмеры | 4.8–12.9 | 40Cr–42CrMo, нержавеющая сталь | По требованию заказчика | Индивидуальное усиленное антикоррозийное покрытие, натуральная нержавеющая сталь | Полная адаптация к специальной конструкции тюбингов, особой кривизне, особым нагрузкам | Тоннели подковообразного/прямоугольного и иного нестандартного сечения, сверхкрупногабаритные щиты диаметром 15 м, грунты с экстремальной коррозией/высокой температурой, специальные городские тоннели | Применяется, когда стандартные модели не подходят, при наличии специальной проектной документации |
Сопутствующие правила подбора
1. Выбор по диаметру
• Обычное метро/коммунальные тоннели: M24, M27, M30
• Крупнодиаметральные тоннели под реками: M33, M36
• Сверхкрупнодиаметральные тоннели с высокими нагрузками: M39, M42, M48
2. Выбор по классу прочности
• Прямолинейные участки в обычных грунтах: класс 5.8
• Обычные криволинейные участки, среднее гидростатическое давление: класс 6.8
• Высокое гидростатическое давление, нарушенные грунты, крупнодиаметральные тоннели: класс 8.8
3. Выбор по типу покрытия
• Обычные грунты внутриконтинентальных районов: горячее цинкование, дакромет
• Прибрежные/засоленные/высококоррозионные грунты: диффузионное цинкование, эпоксидно-цинковое покрытие, усиленное антикоррозийное напыление
